Tarraimet putoamissuojaukseen – mikä sopii mihinkin työhön?

Tarraimen pituus on helppo nähdä tuotteen tärkeimpänä ominaisuutena, mutta käytännössä oikea valinta tehdään muilla perusteilla. Missä ankkurointipiste sijaitsee? Työskennelläänkö reunan lähellä? Kuinka paljon käyttäjän pitää liikkua? Entä kuinka paljon vapaata tilaa työntekijän alapuolella todella on?

Kahdella samanpituisellakin tarraimella voi olla hyvin erilaiset sallitut käyttötavat.

Siksi tarraimet kannattaa valita työtilanteen eikä pelkän metrimäärän perusteella. Tässä oppaassa vertailemme neljää erilaista ratkaisua: kompaktia BOREAS 2,5 m -nauhatarrainta, monipuolista IKAR Flexible HWS 6 -vaijeritarrainta, Pachua 10 m ATEX -vaijeritarrainta sekä pitkää Calima 20 m ATEX -turvatarrainta.

Mikä kelautuva tarrain on?

Kelautuva tarrain eli SRL (Self Retracting Lifeline) on henkilön putoamissuojaamiseen tarkoitettu laite, jonka nauha tai vaijeri kelautuu sisään ja ulos käyttäjän liikkeiden mukana.

Kun työntekijä liikkuu normaalisti, tarrain antaa nauhaa tai vaijeria ulos ja vetää ylimääräisen pituuden takaisin sisään. Putoamistilanteessa mekanismi lukittuu nopeasti.

Käytännön hyöty on helppo ymmärtää. Pitkä liitosköysi voi muodostaa työskentelyalueelle ylimääräistä löysää, kun taas kelautuva tarrain pitää yhteyden käyttäjän ja ankkurointipisteen välillä jatkuvasti hallittuna.

Tarrain on kuitenkin vain yksi osa kokonaisuutta. Putoamissuojaimet pitää suunnitella järjestelmänä, johon kuuluvat käyttötavasta riippuen muun muassa turvavaljaat, ankkurointipiste ja asianmukaiset liitososat.

Tarraimet – neljä asiaa ratkaisevat valinnan

Kun asiakkaalta kysytään vain ”kuinka pitkän tarraimen tarvitset?”, jää helposti olennaisia asioita selvittämättä.

1. Missä ankkurointipiste sijaitsee?

Yläpuolinen ankkurointi on monessa työtilanteessa lähtökohta, mutta tarraimien sallitut käyttötavat eroavat toisistaan.

BOREAS 2,5 m, Pachua 10 m ATEX ja Calima 20 m ATEX on tarkoitettu vertikaaliseen käyttöön käyttäjän yläpuolelle ankkuroituina. IKAR Flexible HWS 6 soveltuu puolestaan valmistajan määrittelemien ehtojen mukaisesti sekä pysty- että vaakasuuntaiseen käyttöön ja myös hyväksyttyyn reunakäyttöön.

Kaikkia tarraimia ei siis saa kiinnittää käyttäjän jalkojen tasolle tai käyttää horisontaalisesti. BOREASin käyttöohje määrittää laitteen pystysuuntaiseen käyttöön ja edellyttää ankkurointipisteen sijaitsevan käyttäjän pään yläpuolella.

2. Kuinka paljon vapaata tilaa käyttäjän alapuolella on?

Tämä on yksi käytännössä tärkeimmistä kysymyksistä.

Tarraimen pituus ei tarkoita tarvittavaa vapaata putoamistilaa. Esimerkiksi BOREAS-tarraimen nauha on 2,5 metriä pitkä, mutta valmistajan käyttöohjeessa vaaditaan vähintään 3 metriä vapaata tilaa käyttäjän jalkojen alla.

IKAR HWS 6:n tuotetiedoissa puolestaan ilmoitetaan noin 2 metrin turvaetäisyys yläpuolisella ankkuroinnilla ja noin 3,8 metriä, kun laite on kiinnitetty työskentelytason korkeudelle.

Tämän vuoksi lyhyempikään tarrain ei automaattisesti ole paras valinta matalalle työskentelykorkeudelle.

3. Työskennelläänkö reunan lähellä?

Katto, ontelolaatta, teräsprofiili tai muu rakenne voi aiheuttaa tilanteen, jossa vaijeri kulkee rakenteen reunan yli.

Silloin tavallinen pystysuuntaiseen käyttöön tarkoitettu tarrain ei välttämättä sovellu työhön.

IKAR Flexible HWS 6 on Sharp Edge -testattu ja soveltuu valmistajan ohjeiden mukaisesti myös vaakasuuntaiseen ja reunan yli tapahtuvaan työskentelyyn.

BOREASia ei saa käyttää terävien reunojen yli. Jos työssä nauha voi joutua rakenteen reunan päälle, tarvitaan kyseiseen reunakäyttöön hyväksytty tarrain. Valmistajan käyttöohje kieltää BOREASin käytön terävissä kulmissa.

Jos tiedetään jo etukäteen, että ankkurointipiste ei aina tule käyttäjän yläpuolelle, tämä ominaisuus voi ratkaista valinnan.

4. Millaisessa ympäristössä työskennellään?

Rakennustyömaa, tavallinen kunnossapitotyö ja räjähdysvaarallinen prosessiteollisuuden tila eivät ole sama käyttökohde.

ATEX-ympäristöön tarvitaan siihen soveltuva laite. Sekä Pachua 10 m että Calima 20 m ovat ATEX-luokiteltuja II 2G Ex h IIC T6 Gb, minkä vuoksi ne soveltuvat myös räjähdysvaarallisiin ympäristöihin tuotteiden määriteltyjen käyttötapojen mukaisesti. Pachua tarjoaa 10 metrin työskentelypituuden, kun taas Calima ulottuu 20 metriin.

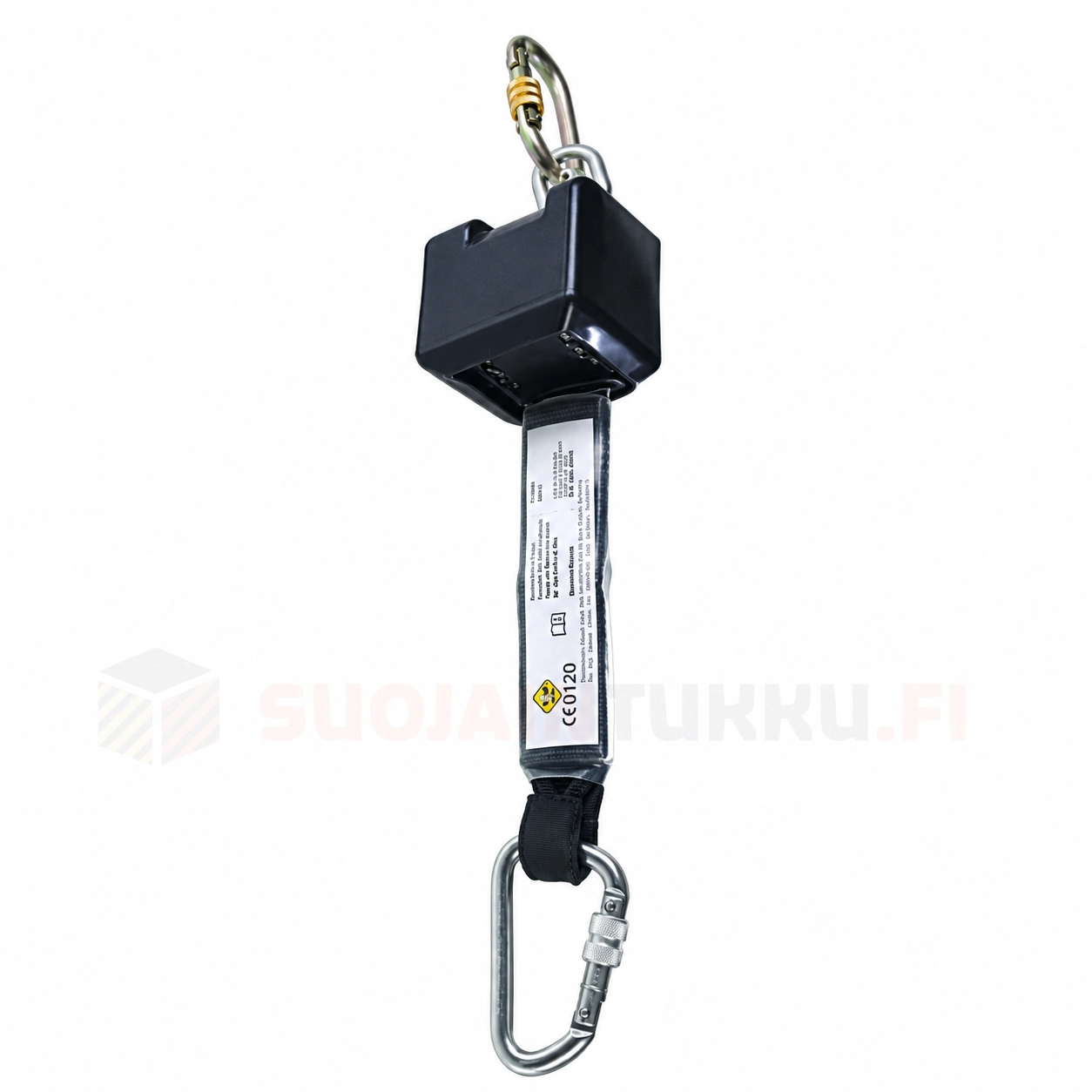

BOREAS 2,5 m – kompakti tarrain vertikaaliseen käyttöön

BOREAS 2,5 m kelautuva tarrain on kevyt henkilökohtainen putoamissuojain tilanteisiin, joissa työskentelyalue pysyy suhteellisen lähellä ankkurointipistettä.

Mallissa on 2,5 metriä pitkä ja 50 mm leveä polyamidinauha. Liina kelautuu automaattisesti ja mekanismi lukittuu putoamistilanteessa. BOREAS täyttää EN 360:2002 -standardin vaatimukset ja kuuluu PPE Category III -henkilönsuojaimiin. Coverguardin teknisessä tietolehdessä ilmoitetaan 50 mm nauhan leveys, 1,3 kg paino ja 100 kg käyttäjän enimmäispaino.

BOREAS on tarkoitettu vertikaaliseen eli pystysuuntaiseen käyttöön. Valmistajan käyttöohjeen mukaan ankkurointipisteen tulee sijaita käyttäjän pään yläpuolella. Ankkurointipisteen lujuuden tulee olla yli 10 kN ja sen tulee täyttää EN 795 -vaatimukset.

Laitetta ei ole tarkoitettu horisontaaliseen käyttöön eikä terävien reunojen yli tapahtuvaan työskentelyyn.

Tällainen lyhyt nauhatarrain sopii esimerkiksi rajattuihin huolto- ja asennustöihin, joissa käyttäjän ei tarvitse liikkua kauas ankkurointipisteestä.

Tarraimen 2,5 metrin pituudesta ei kuitenkaan pidä päätellä tarvittavaa vapaata putoamistilaa. Valmistajan käyttöohjeessa BOREASille ilmoitetaan vähintään 3 metriä vapaata tilaa käyttäjän jalkojen alla. Työskentelypaikan mahdolliset esteet ja koko putoamissuojausjärjestelmä on aina huomioitava ennen käyttöä.

Teknisen tietolehden mukaan BOREAS painaa 1,3 kg, sen käyttäjän enimmäispaino on 100 kg, pysäytysvoima alle 6 kN ja murtolujuus yli 15 kN.

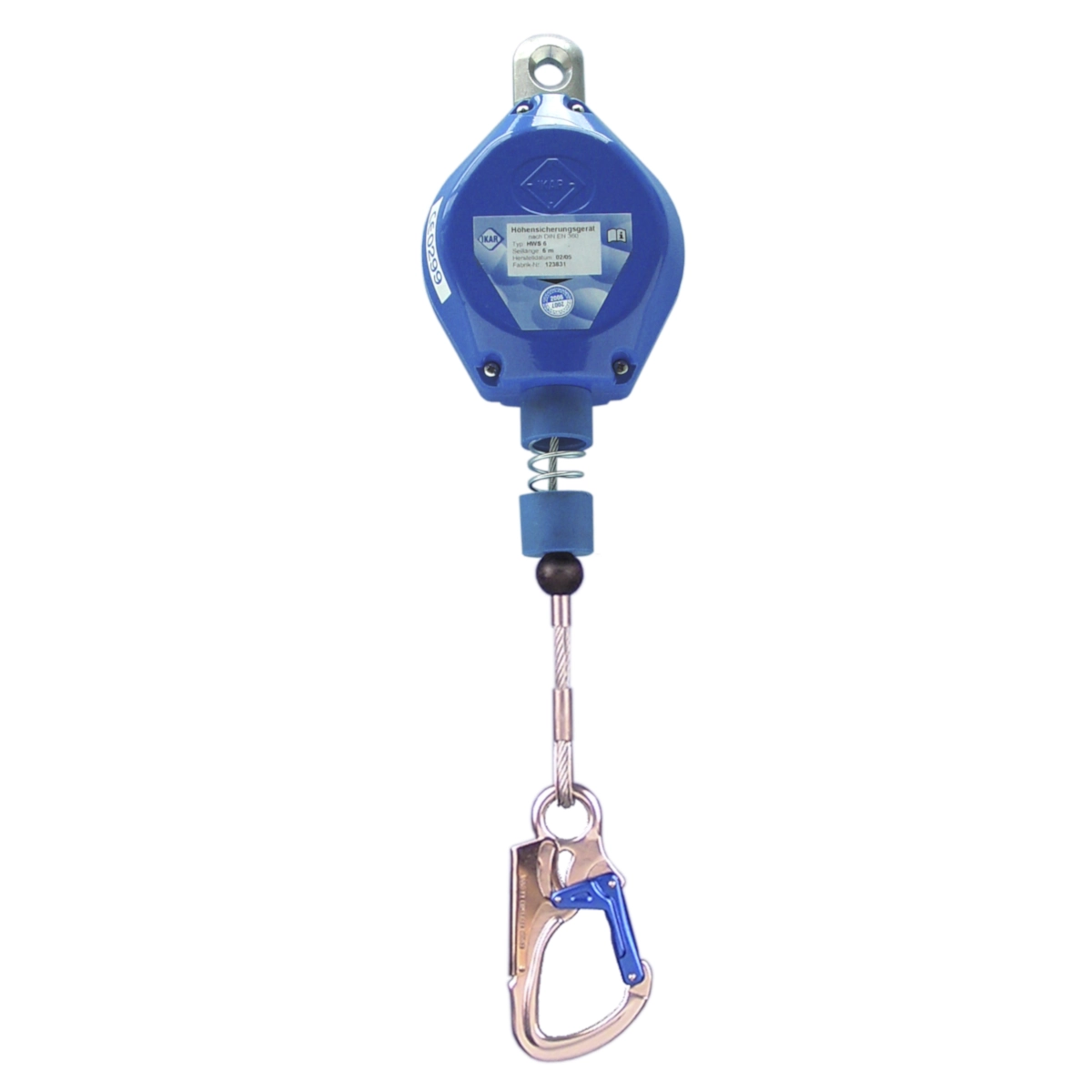

IKAR Flexible HWS 6 – monipuolinen 6 m vaijeritarrain

IKAR Flexible HWS 6 on jo selvästi monipuolisempi ratkaisu. Siinä on kuusi metriä pitkä, halkaisijaltaan 4,8 mm galvanoitu teräsvaijeri, alumiinikotelo, integroitu nykäyksenvaimennus ja vaijerin kiertymistä ehkäisevä leikarikiinnitys. Tarrain painaa noin kolme kiloa.

Mallin kiinnostavin ominaisuus ei kuitenkaan ole kuuden metrin pituus vaan sen käyttöalue.

HWS 6 soveltuu sekä pysty- että vaakasuuntaiseen käyttöön, ja se on Sharp Edge -testattu reunan yli tapahtuvaa käyttöä varten. Tuotetietojen mukaan sitä voidaan käyttää käyttöohjeiden mukaisesti myös liikkuvilla työtasoilla ja nostokoreissa.

Käyttökohteita voivat olla esimerkiksi betonielementit, ontelolaatat, teräsprofiilit, puupalkit ja kattorakenteet.

Tässä tullaan hyvin käytännönläheiseen valintatilanteeseen:

Jos asentaja liikkuu kuuden metrin työalueella ja ankkurointi voidaan tehdä yläpuolelle, moni tarrain voi periaatteessa tulla kyseeseen. Jos samalla tiedetään, että työ jatkuu myöhemmin katon reunalla tai kiinnityspiste joudutaan sijoittamaan työskentelytason korkeudelle, HWS 6:n hyväksytty käyttötapa tekee siitä selvästi kiinnostavamman vaihtoehdon.

Myös turvaetäisyys on huomionarvoinen. Yläpuolisella kiinnityksellä tuotetiedoissa ilmoitetaan noin 2 metriä ja työskentelytasoon kiinnitettäessä noin 3,8 metriä.

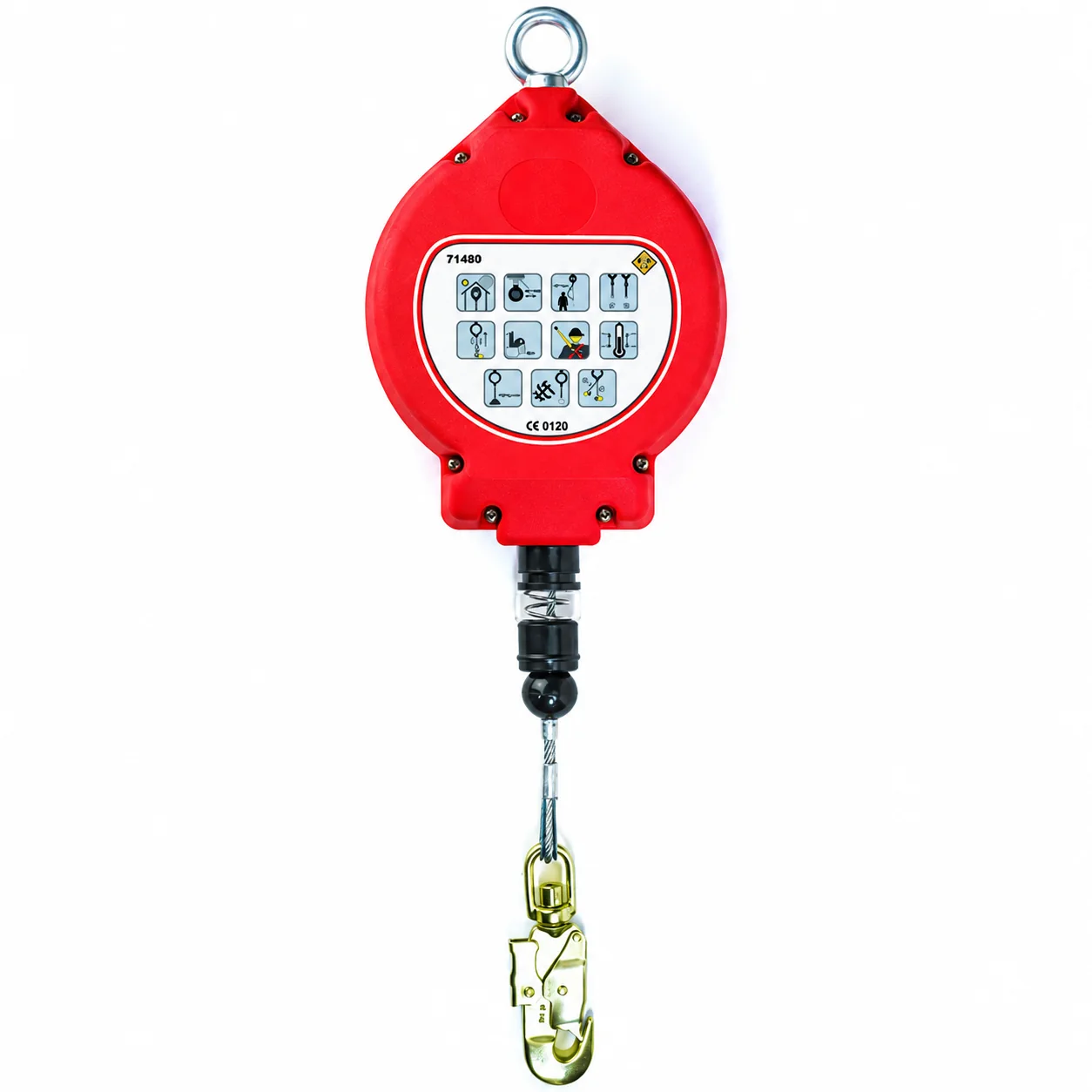

Pachua 10 m ATEX – kun 10 metriä riittää vaativaan teollisuuskäyttöön

Pachua ATEX-turvatarrain 10 m teräskaapelilla sijoittuu työskentelypituudeltaan IKAR HWS 6:n ja Calima 20 m:n väliin. Se on tarkoitettu vertikaaliseen käyttöön siten, että tarrain ankkuroidaan käyttäjän yläpuolelle.

Pachuassa on 10 metriä pitkä ja halkaisijaltaan 4,5 mm galvanoitu teräsvaijeri. Vaijerin päässä on teräksinen kääntyvä turvakoukku, jossa on putoamisindikaattori. Tarrain painaa noin 6 kg, käyttäjän enimmäispaino on 140 kg, pysäytysvoima alle 6 kN ja murtolujuus yli 12 kN. Se täyttää EN 360:2002 -standardin ja kuuluu PPE Category III -henkilönsuojaimiin.

Pachuan keskeinen ominaisuus on ATEX-soveltuvuus. Luokitus on II 2G Ex h IIC T6 Gb, joten tarrain soveltuu valmistajan määrittelemän käyttötavan mukaisesti myös räjähdysvaarallisiin ympäristöihin.

Käytännössä Pachua on kiinnostava vaihtoehto silloin, kun kuuden metrin vaijeri jää liian lyhyeksi mutta 20 metrin Calima olisi työskentelyalueeseen nähden tarpeettoman suuri. Tyypillisiä käyttökohteita ovat esimerkiksi teollisuuden huolto- ja kunnossapitotyöt, infrastruktuuri sekä raskas prosessiteollisuus.

Pachua ei kuitenkaan ole IKAR HWS 6:n kaltainen vaaka- tai reunakäyttöön tarkoitettu tarrain. Se on suunniteltu vertikaaliseen käyttöön yläpuolisella ankkuroinnilla.

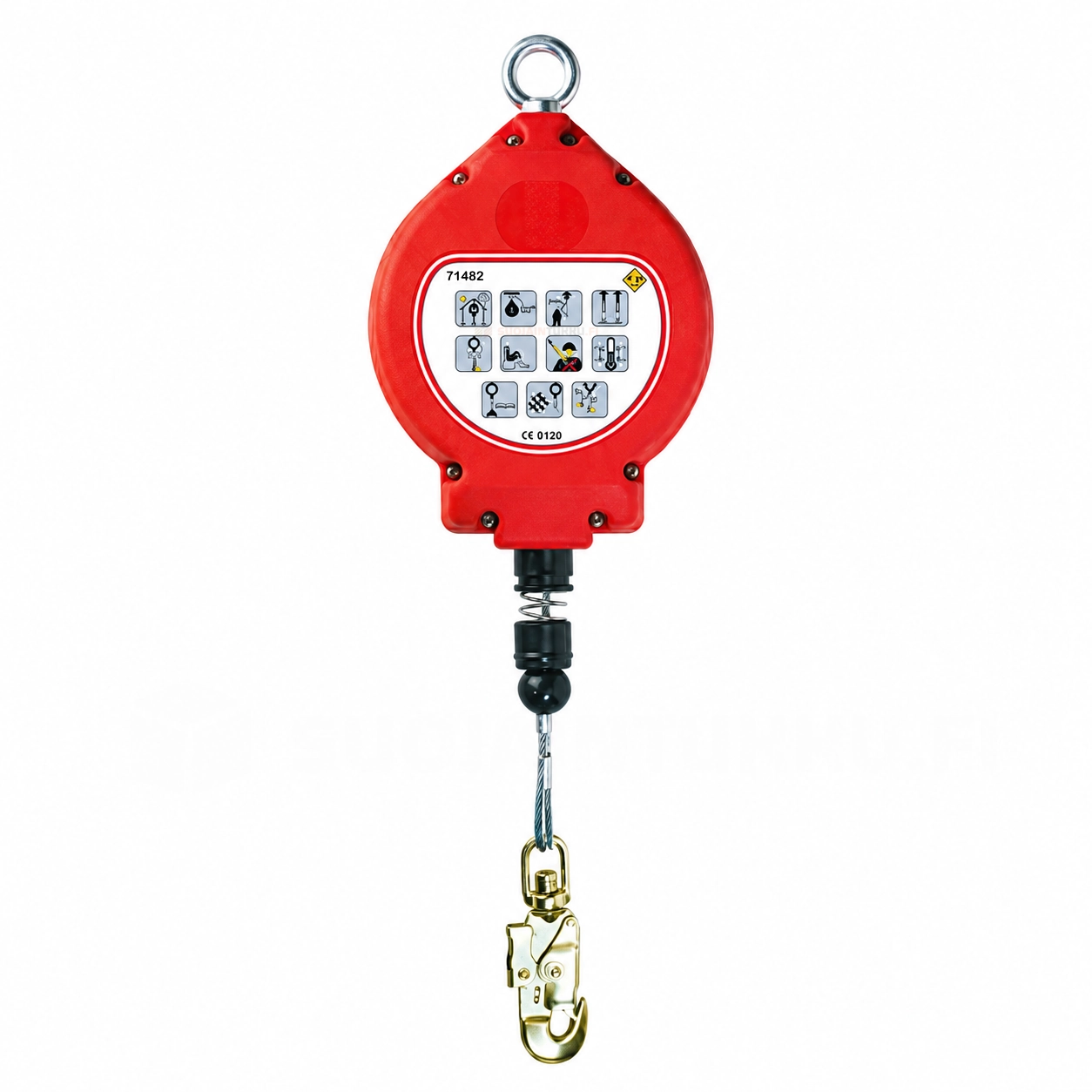

Calima 20 m ATEX – kun tarvitaan pitkä työskentelyalue

Calima 20 m ATEX-turvatarrain kuuluu aivan eri kokoluokkaan.

Siinä on 20 metriä pitkä ja 4,5 mm paksu galvanoitu teräsvaijeri. Laite on suunniteltu pystysuuntaiseen käyttöön niin, että ankkurointipiste sijaitsee käyttäjän yläpuolella. Vaijerin päässä on teräksinen leikarillinen turvakoukku sekä putoamisindikaattori. Tarrain painaa noin seitsemän kiloa.

20 metrin työskentelypituutta voidaan tarvita esimerkiksi korkeissa teollisuusrakenteissa, prosessilaitoksissa, infrastruktuurin huollossa tai muissa kohteissa, joissa käyttäjä liikkuu huomattavasti suuremmalla pystysuuntaisella alueella.

Caliman toinen keskeinen ominaisuus on ATEX-soveltuvuus. Tuote on luokiteltu ATEX II 2G Ex h IIC T6 Gb, minkä vuoksi se on vaihtoehto myös räjähdysvaarallisiin työympäristöihin. Tarrain täyttää EN 360:2002 -standardin, on CE-merkitty ja kuuluu PPE Category III -henkilönsuojaimiin.

Tavalliselle muutaman metrin huoltotasolle Calima olisi usein tarpeettoman suuri. Kun taas työ tapahtuu korkeassa prosessirakenteessa ja vaaditaan ATEX-soveltuvuutta, lyhyt tavallinen nauhatarrain ei ratkaise samaa ongelmaa.

Vertikaalinen vai horisontaalinen käyttö – kaikkia tarraimia ei saa käyttää samalla tavalla

Tarraimen käyttösuunta kannattaa tarkistaa ennen hankintaa. Vaikka kaksi tuotetta olisivat molemmat EN 360 -standardin mukaisia kelautuvia tarraimia, se ei tarkoita, että niitä voisi käyttää samoissa työtilanteissa.

Vertikaalisessa käytössä tarrain ankkuroidaan tyypillisesti käyttäjän yläpuolelle. Vaijeri tai nauha kulkee tällöin pääosin ylhäältä alas käyttäjälle. Tällainen ratkaisu on tavallinen esimerkiksi teollisuuden rakenteissa, huoltokohteissa ja muissa työtilanteissa, joissa hyväksytty ankkurointipiste saadaan työntekijän yläpuolelle.

Horisontaalisessa käytössä tilanne on erilainen. Tarrain voidaan joutua kiinnittämään esimerkiksi työskentelytason korkeudelle, jolloin vaijeri liikkuu käyttäjän mukana vaakasuunnassa. Jos työ tehdään katon, betonilaatan tai muun rakenteen reunalla, vaijeri voi putoamistilanteessa joutua myös reunan päälle.

Tähän käyttöön tarraimen pitää olla erikseen soveltuva. Vaakasuuntainen käyttö ja etenkin reunan yli tapahtuva käyttö voivat aiheuttaa vaijerille, nauhalle ja koko putoamissuojausjärjestelmälle erilaisia kuormituksia kuin tavallinen yläpuolinen ankkurointi.

Siksi tarraimesta ei pidä päätellä pelkän ulkonäön tai EN 360 -merkinnän perusteella, että sitä voidaan käyttää sekä vertikaalisesti että horisontaalisesti.

BOREAS 2,5 m on tarkoitettu vertikaaliseen käyttöön

BOREAS 2,5 m on tarkoitettu pystysuuntaiseen käyttöön, ja valmistajan käyttöohjeen mukaan ankkurointipisteen tulee sijaita käyttäjän pään yläpuolella. Tarrain ei ole tarkoitettu horisontaaliseen käyttöön eikä terävien reunojen yli tapahtuvaan työskentelyyn.

IKAR HWS 6 soveltuu sekä pysty- että vaakakäyttöön

IKAR Flexible HWS 6 on esimerkki tarraimesta, jonka sallittu käyttötapa on tavallista laajempi. Tuotetietojen mukaan se soveltuu sekä pystysuuntaiseen että vaakasuuntaiseen käyttöön. Malli on lisäksi Sharp Edge -testattu reunan yli tapahtuvaa työskentelyä varten. Käytössä on silti noudatettava valmistajan määrittämiä kiinnitystapoja, turvaetäisyyksiä ja muita rajoituksia.

Tämä tekee HWS 6:sta kiinnostavan esimerkiksi kattotöihin, betonielementeille, ontelolaattojen päälle ja muihin kohteisiin, joissa ankkurointipistettä ei aina saada käyttäjän yläpuolelle.

Pachua 10 m on tarkoitettu vertikaaliseen käyttöön

Pachua 10 m ATEX on tarkoitettu pystysuuntaiseen eli vertikaaliseen käyttöön ja ankkuroidaan käyttäjän yläpuolelle. Sitä ei pidä käsitellä horisontaaliseen tai reunakäyttöön tarkoitettuna tarraimena.

Pachua soveltuu erityisesti tilanteisiin, joissa tarvitaan 10 metrin työskentelypituutta ja ATEX-soveltuvuutta, mutta 20 metrin tarrain olisi tarpeettoman pitkä.

Calima 20 m on tarkoitettu vertikaaliseen käyttöön

Calima 20 m ATEX on puolestaan tarkoitettu pystysuuntaiseen eli vertikaaliseen käyttöön. Tarrain ankkuroidaan käyttäjän yläpuolelle, eikä sitä pidä käsitellä vaakakäyttöön tarkoitettuna tarraimena.

Caliman vahvuuksia ovat pitkä 20 metrin vaijeri ja ATEX-soveltuvuus, joten sen käyttökohteet löytyvät erityisesti korkeista teollisuusrakenteista ja vaativista prosessiympäristöistä, joissa yläpuolinen ankkurointi voidaan toteuttaa.

BOREAS, IKAR HWS 6, Pachua 10 m vai Calima 20 m?

Käyttötarkoitusten erot näkyvät nopeasti rinnakkain:

IKARin pysty- ja vaakakäyttö sekä Sharp Edge -testaus on ilmoitettu suoraan tuotetiedoissa. Pachua 10 m ja Calima 20 m on määritelty pystysuuntaiseen käyttöön käyttäjän yläpuolelle ankkuroiduiksi. Molemmat soveltuvat myös ATEX-ympäristöihin. BOREASin käyttöohje puolestaan määrää laitteen käytettäväksi pystyasennossa käyttäjän pään yläpuolelle ankkuroidusta pisteestä.

Pidempi tarrain ei ole automaattisesti parempi

20 metrin vaijeri kuulostaa helposti turvallisemmalta tai monikäyttöisemmältä kuin 2,5 metrin nauha, mutta tarraimia ei kannata verrata näin.

Jos käyttäjän liikkumisalue on kolme metriä, 20 metrin laitteesta ei välttämättä saada mitään hyötyä. Pitkä tarrain on myös fyysisesti suurempi ja Caliman tapauksessa painoa on noin seitsemän kiloa.

Toisessa kohteessa kuuden metrin tarrain voi olla juuri oikean mittainen, mutta sen suurin hyöty voikin olla Sharp Edge -testaus eikä itse kuuden metrin pituus.

Työturvallisuus paranee sillä, että käyttökohteeseen valitaan oikeanlainen järjestelmä – ei sillä, että valitaan mahdollisimman pitkä tarrain.

Kiinnityspiste vaikuttaa enemmän kuin moni huomaa

Ennen tarraimen hankintaa kannattaa selvittää konkreettisesti, mihin se työpaikalla kiinnitetään.

Jos ankkurointipiste saadaan suoraan käyttäjän yläpuolelle, tilanne on erilainen kuin silloin, kun tarrain kiinnitetään työskentelytason korkeudelle. Sivulle sijoitettu ankkurointipiste voi puolestaan lisätä heiluriliikkeen riskiä putoamistilanteessa.

Työpaikalla olisi hyvä pystyä vastaamaan jo ennen laitteen valintaa ainakin seuraaviin kysymyksiin: missä käyttäjä liikkuu, missä hyväksytty ankkuripiste sijaitsee, kuinka paljon käyttäjän alapuolella on vapaata tilaa ja voiko vaijeri tai nauha joutua kulkemaan rakenteen reunan yli.

Vasta näiden jälkeen metrimäärällä alkaa olla todellista merkitystä.

Tarkista tarrain ennen käyttöä

Tarraimet ovat PPE Category III -henkilönsuojaimia, joten niiden kuntoon ei pidä suhtautua kuten tavalliseen työkaluun.

Ennen käyttöä tarkistetaan laitteen näkyvä kunto, nauha tai vaijeri, liitososat, kotelo sekä mahdolliset vaurio- tai putoamisindikaattorit. Käytössä ja tarkastuksissa noudatetaan aina kyseisen mallin valmistajan ohjeita.

Jos tarrain on pysäyttänyt putoamisen tai siinä havaitaan vaurio, sitä ei pidä vain laittaa takaisin varastoon seuraavaa käyttäjää varten.

Yhteenveto – lähde liikkeelle työtilanteesta

Sopivan tarraimen valinta helpottuu huomattavasti, kun ensimmäinen kysymys ei ole ”kuinka pitkä?”, vaan ”miten ja missä sitä käytetään?”

BOREAS 2,5 m on kompakti nauhatarrain vertikaaliseen käyttöön ja rajatulle työskentelyalueelle. Se ankkuroidaan käyttäjän yläpuolelle, eikä sitä ole tarkoitettu horisontaaliseen tai terävien reunojen yli tapahtuvaan käyttöön. Valmistajan käyttöohjeessa ilmoitettu vähimmäisvapaa tila käyttäjän jalkojen alla on 3 metriä.

IKAR Flexible HWS 6 tarjoaa kuuden metrin vaijerin lisäksi vaaka- ja reunakäyttöön liittyviä ominaisuuksia sekä pienemmän ilmoitetun turvaetäisyyden. Pachua 10 m ATEX tarjoaa 10 metrin teräsvaijerin vertikaaliseen työskentelyyn ja soveltuu myös ATEX-ympäristöihin. Se sijoittuu käytännössä kuuden metrin IKARin ja 20 metrin Caliman väliin silloin, kun tarvitaan pidempää työskentelyaluetta mutta 20 metriä olisi tarpeettoman paljon. Calima 20 m ATEX puolestaan on pitkä pystysuuntaiseen käyttöön tarkoitettu vaijeritarrain vaativiin kohteisiin ja räjähdysvaarallisiin ympäristöihin.

Jos tarraimen valinta mietityttää, kerro Suojaintukulle työskentelykorkeus, tarvittava liikkumisalue, ankkurointipisteen sijainti, mahdollinen reunakäyttö sekä työympäristö. Näillä tiedoilla vaihtoehdot voidaan rajata huomattavasti tarkemmin.

Tutustu myös Suojaintukun tarraimiin ja muihin putoamissuojaimiin. Tarraimet löytyvät omana tuoteryhmäänsä putoamissuojainten alta.

FAQ

Mikä tarrain sopii korkealla työskentelyyn?
Sopiva tarrain määräytyy työskentelyalueen, ankkurointipisteen, vapaan putoamistilan ja käyttöympäristön mukaan. Lyhyelle ja rajatulle alueelle voi sopia esimerkiksi BOREAS 2,5 m. IKAR HWS 6 tarjoaa kuuden metrin työskentelypituuden sekä hyväksytyn vaaka- ja reunakäytön. Pachua 10 m ATEX sopii pidemmälle vertikaaliselle työskentelyalueelle ja ATEX-ympäristöihin, kun taas Calima 20 m ATEX tarjoaa vastaavat erityisominaisuudet 20 metrin työskentelypituudella.

Mitä eroa on nauha- ja vaijeritarraimella?
Nauhatarraimet ovat usein kompakteja ja niitä käytetään paljon lyhyemmissä malleissa. Vaijeria käytetään yleisesti pidemmissä ja vaativampiin käyttöolosuhteisiin suunnitelluissa tarraimissa. Materiaali ei kuitenkaan yksin ratkaise sitä, kumpi sopii työhön.

Voiko kaikkia tarraimia käyttää vertikaalisesti, horisontaalisesti tai työskentelytason korkeudelle kiinnitettynä?
Ei. Sallittu käyttösuunta määräytyy tarraimen hyväksynnän ja valmistajan käyttöohjeen mukaan. BOREAS 2,5 m, Pachua 10 m ATEX ja Calima 20 m ATEX on tarkoitettu vertikaaliseen käyttöön käyttäjän yläpuolelle ankkuroituina. IKAR Flexible HWS 6 soveltuu puolestaan valmistajan määrittelemien ehtojen mukaisesti sekä vertikaaliseen että horisontaaliseen käyttöön ja myös työskentelytason korkeudelle tehtävään ankkurointiin.

Mikä tarrain sopii reunan yli työskentelyyn?
Tarraimen pitää olla tähän käyttöön testattu ja hyväksytty. IKAR Flexible HWS 6 on Sharp Edge -testattu ja soveltuu valmistajan käyttöohjeiden mukaisesti myös reunan yli tapahtuvaan työskentelyyn. BOREASia ei saa käyttää terävien reunojen yli.

Milloin tarvitaan ATEX-tarrain?
ATEX-käyttöön soveltuvaa tarrainta tarvitaan, kun työ tehdään räjähdysvaarallisessa ympäristössä ja riskinarviointi edellyttää tällaiseen tilaan soveltuvaa putoamissuojainta. Sekä Pachua 10 m että Calima 20 m ovat ATEX-luokiteltuja II 2G Ex h IIC T6 Gb. Pachua tarjoaa 10 metrin ja Calima 20 metrin työskentelypituuden.
